Устройство верхнего налива АСН 80 02

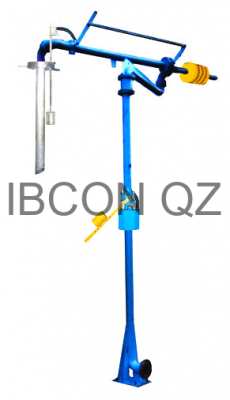

УСТРОЙСТВО ВЕРХНЕГО НАЛИВА АСН 80 02

Код товара: 8791
За подробной информацией обратитесь к нашим экспертам по бесплатному номеру +7 717 269 6290

Описание

АСН 80 02 устройство для верхнего налива нефти и нефтепродуктов в автомцистерны с отводом паров из зоны налива.



Особенности:

  • Двухрядные шарниры:
     — обеспечивают легкое перемещение устройства без перекосов при длительной эксплуатации;
  • Замена уплотняющих манжет не требует разборки шарниров.
  • Система автоматического прекращения налива:
     — автономная — не требует для работы дополнительных источников энергии;
     — при достижении продуктом в автоцистерне уровня, заданного датчиком, автоматически закрывается заслонка — прекращается налив и исключает перелив;
     — датчик уровня фиксируется зажимом на герметизирующей крышке в любом необходимом положении по высоте. Это необходимо для установки предельного уровня налива в автоцистернах различных типов;
     — при необходимости позволяет прекратить налив вручную- рукояткой заслонки или втулкой датчика уровня, выступающей над герметизирующей крышкой;
     — обеспечивает прекращение налива без гидроудара.
  • Отвод паров производится через герметичные, шарнирно- соединенные трубы.
  • Герметизирующая крышка:
     — универсальная, адаптирована к большинству типам автоцистерн для перевозки нефти и нефтепродуктов;
     — поворачивается вокруг наливной трубы на 360°, что позволяет устанавливать датчик уровня в любом удобном для эксплуатации месте горловины;
     — отклоняется от горизонтальной плоскости для обеспечения герметизации перекошенных горловин.
  • Механизм прижатия расположен на устройстве и обеспечивает прижатие герметизирующей крышки к горловине цистерны как в начале налива, так и в процессе «просадки» автоцистерны под действием налитого в неё продукта.



Технические характеристики:

  • Диаметр условного прохода - 80 мм
  • Зона действия - 6 м
  • Условное давление - 1 МПа (10 кгс/см2)
  • Расчетная пропускная способность нефтепродуктов:
    • светлых, при скорости налива 5 м/с - 100 м3/час
    • темных, при скорости налива 9 м/с - 150 м3/час
  • Усилие при управлении устройством в пределах рабочей зоны - 50 Н (5 кгс)
  • Обслуживающий персонал - 1 чел
  • Габаритные размеры в сложенном положении - 4900 х 2860 х 840 мм
  • Масса - 395 кг



 Схема устройства верхнего налива в автоцистерны

ystroistvo verhnego naliva avtocistern
